电气控制系统设计
电气控制系统设计

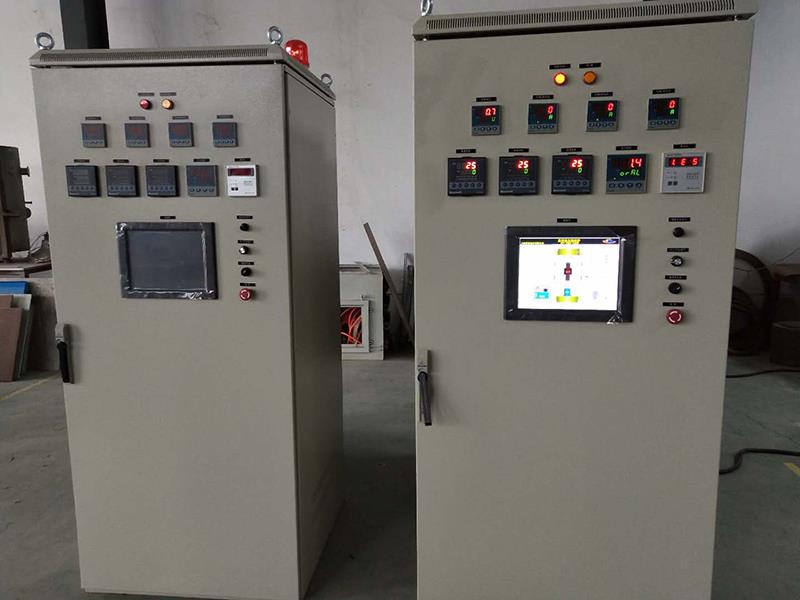

电气控制系统一般称为电气设备的二次控制电路。不同设备的控制电路不同,高压电气设备和低压电气设备的控制方式也不同。

为了保证一次设备的可靠性和安全性,需要大量的辅助电气设备为其服务。可以实现某种控制功能的几个电气元件的组合称为控制回路或二次回路。这些设备应具有以下功能:

(1)自动控制功能。高压大电流开关柜体积很大。一般来说,操作系统是用来控制开关的。特别是当设备发生故障时,必须自动切断电路。需要一套自动控制的电气操作设备来自动控制供电设备。

(2)保护功能。电气设备和线路在运行过程中会发生故障。电流(或电压)将超过设备和线路的允许范围和限制。这需要一套保护设备来检测这些故障信号,并自动调整设备和线路(断开、切换等)。

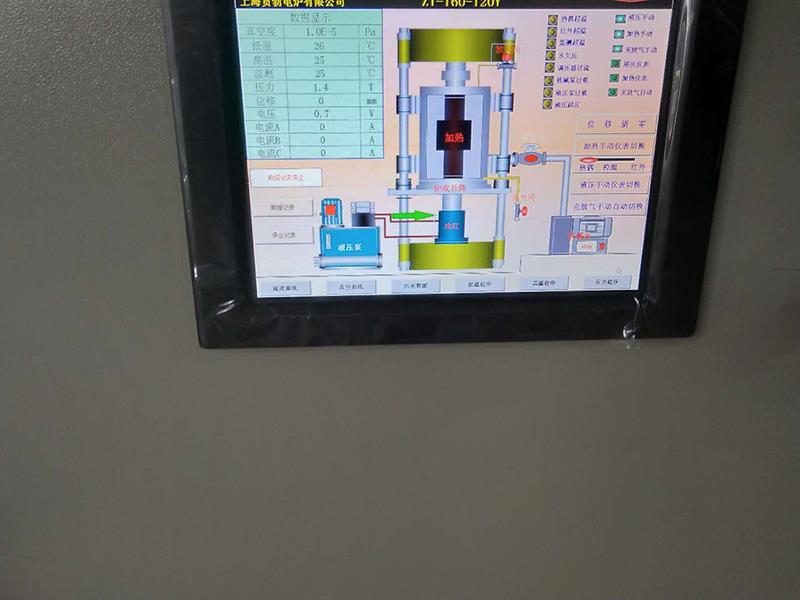

(3)监控功能。眼睛看不见电。一个设备是带电的还是断电的,与它的外观是分不开的。这就需要设置各种视听信号,如灯光和声音,以便对主要设备进行电气监控。

(4)测量功能。照明和音频信号只能定性地指示设备的工作状态(断电或断电)。如果你想定量地了解电气设备的工作状态,你需要各种仪器来测量电路的参数,如电压、电流、频率和功率。

在设备运行和监测中,传统的操作元件、控制电子、仪表和信号大部分可以由计算机控制系统和电子元件代替,但在小型设备和就地控制电路中仍有一些应用。这也是实现电路计算机自动控制的基础。

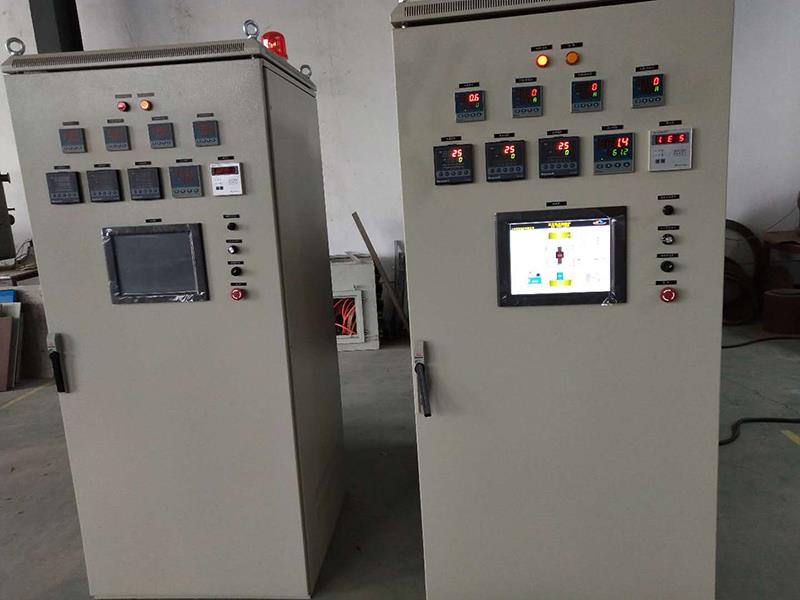

系统组成

公共控制电路的基本电路由以下部分组成。

(1)电源电路。电源电路中有多种电源,如AC380V和220V。

(2)保护电路。保护(辅助)回路的工作电源包括单相220、36V或直流220、24V等。它保护电气设备和电路免受短路、过载和电压损失。它由保险丝、热继电器、失压线圈、整流器和稳压元件组成。

(3)信号电路。能够及时反映或显示设备和电路正常和异常工作状态信息的电路,如不同颜色的信号灯、不同声音的音频设备等。

(4)自动和手动回路。为了提高电气设备的工作效率,通常有自动环节,但在安装、调试和应急处理过程中,需要在控制电路中设置手动环节,通过组合开关或转换开关实现自动和手动模式转换。

(5)制动停止电路。切断电路电源,采取一些制动措施使电机快速停车,如能耗制动、电源逆制动、逆拉制动、再生发电制动等。

(6)自锁锁定电路。当松开启动按钮时,线路保持通电,电气设备能继续工作的电气链路称为自锁链路,如线圈回路中串联的接触器的动、合触点。两个或两个以上的电气装置和元件,为了保证设备运行的安全可靠,只能由一个电源激活,另一个不能由保护链路激活,称为锁定链路。例如,两个接触器在彼此的线圈电路中串联。
