河南酷斯特仪器科技有限公司
服务热线:0371-63365003
Banner
首页 > 新闻动态 > 内容

全自动铸铁重熔炉如何实现球墨铸铁的白口化

编辑:河南酷斯特仪器科技有限公司时间:2021-07-29

全自动铸铁重熔炉如何实现球墨铸铁的白口化,全自动铸铁重熔炉可实现球墨铸铁的在保护气份下成分的烧损问题,可快速熔化快速倒模,快速冷却,实现铸铁的白口化,用于制度光谱对材料的光谱测试。生铁有白口铁灰口铁之分,所谓白口灰口是指该铁件的断口的状态而言的,白口铁是的断口是白色的、具有金属光泽微小晶粒,而灰口铁的断口却是灰色的、无金属光泽的较大晶粒。 白口铁是铁水急冷情况下形成的,也就是让灼热的铁水在尽可能短的时间内变成固态的铁,这种铁就叫白口铁白口铁质地脆,却坚硬,其中的碳和硫多数以碳化铁、硫化铁的状态存在,液态的铁化学成分是比较均匀的,在急冷情况下,铁水中的化学成分来不及聚集,形成单质的碳、硫小颗粒,而是均匀地分布在介质中;相反,让铁水缓慢冷却后形成的固态铁叫灰口铁灰口铁质地疏松,夹杂了很多元素的单质小颗粒。

  “白口铁晶粒细小,化学成分均匀,适合光电直读光谱分析;灰口铁晶粒粗疏,化学成分不均匀,不适合光电直读光谱分析。 所谓白口化就是一个铁水浇注的过程和白口铁形成的程度,往往浇注完一个样品很难完全白口化,通常越往表面,白口化程度越高。 怎么样可以提高白口化的程度呢?一般样品的浇注采用耐火材料制成的样模,而制做白口化样品需要用钢模,底板也要采用钢板,如果有条件,可采用铜板,这样散热效果更好,而且不要采用圆柱形样模,要采用酒盅型样模,这样白口化程度才会更高。

  当铁水浇入钢制模具的同时,铁水就已经开始凝固,一旦样品完全凝固,就可以脱模,把样品翻入水中冷却,样品冷却后,取出、打磨,便可以在光谱仪上分析。需要注意的是: 1.“急冷是指铁水凝固成固体的短暂时间,因为钢铁的导热效果比耐火材料要好得多,所以才选用钢制模具,底板用铜板为好,铜板的导热效果更好,因为底面为分析面,需要更高的白口化程度。 2.样品需要一次性浇注成功,否则,在多次浇注接口处会留下裂缝,打磨样品时,容易折断,伤害制样人员。 3.因为白口化样品质地极硬,所以在磨制样品时,应该选用粒度较大、质地较硬、粘结性较好的砂布、砂纸、沙盘或者砂轮。 4.“白口化样品不能切割后,打磨切面分析,因为样品很难做到完全白口化,所以样品冷却后,应该直接打磨、分析。

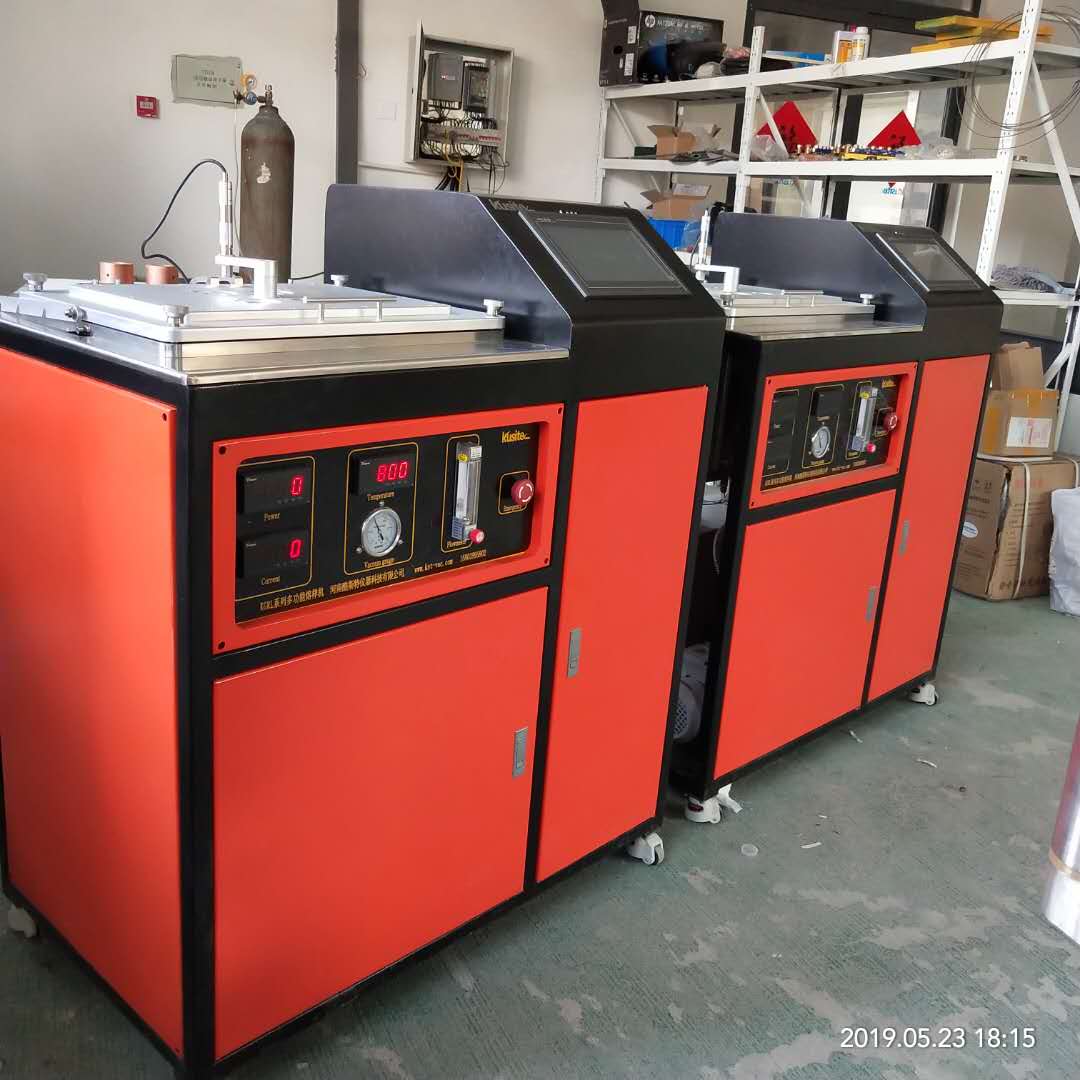

全自动铸铁重熔炉是专门用来制备铸铁白口化的自动化设备,可轻松实现铸铁的白口化,制样时间10分钟左右完成,高效节能。

地址:  电话:0371-63365003  手机:15803995802  电子邮箱:15921582625@139.COM

版权所有:河南酷斯特仪器科技有限公司手机版营业执照信息公示

真空热压炉生产厂家_真空甩带炉型号价格_非自耗真空电弧炉用途_高频熔样机哪家好
