井式真空钼丝烧结炉

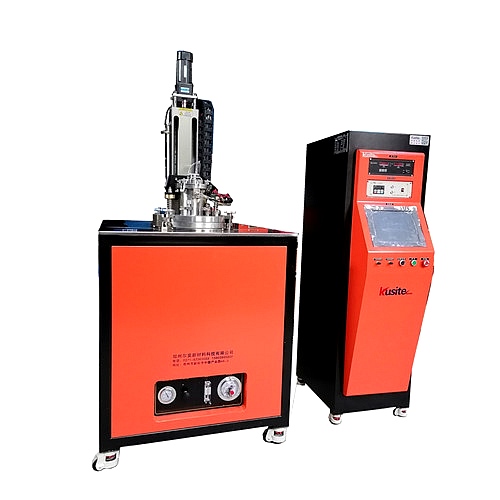

井式真空钼丝烧结炉

井式真空钼丝烧结炉设备用途:

本设备采用立式井式炉盖升降结构,可用于粗硒提纯、铅锡合金、锌渣(热镀锌渣)、铅锑合金等有色金属分离提纯小型实验与探索研究。

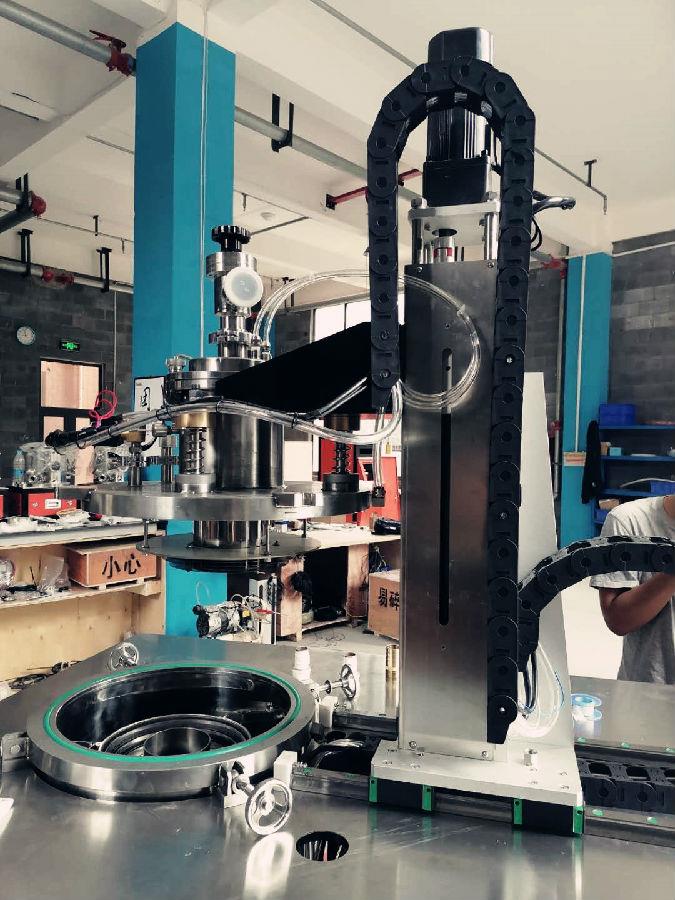

井式真空钼丝烧结炉装置图

 井式真空钼丝烧结炉主要技术参数

3.1 电源:三相 380V 50Hz

3.2 加热功率:12Kw

3.3 设计温度:1200℃

3.4.使用温度1100℃

3.5.控温精度:±1℃

3.6·控温温区:1区

3.7·容量:1kg

3.9·坩埚尺寸:¢80*80

3.10. 炉罐尺寸:¢400*400mm(以实际设计为准)

3.11 控温方式:K型热电偶

3.12 控温精度:±1℃

3.13 冷态极限真空度:6.7*10-4Pa(空炉、冷态、烘烤除气后)

3.14 压升率:4Pa/h

3.15 充气压力:≤0.05MPa

3.16 控制方式:触摸屏+plc

井式真空钼丝烧结炉部件构成

结构及功能说明

炉盖

炉盖采用双层不锈钢(SUS304)水夹层平板结构,与法兰组焊成一个整体。其中内壁精密抛光,外壁拉丝处理。炉门上设有冷却水进出口、蒸馏收集装置接口、炉盖升降连接座等。三区蒸馏收集装置与炉盖一体化设计,方便取料。

炉体

炉体采用双层不锈钢(SUS304)水夹层架构,与上、下法兰组焊成筒形结构,上法兰平面上开设有燕尾型密封槽,采用O型硅橡胶密封圈密封。炉内壁精密抛光,外壁拉丝处理。炉体侧面设有冷却水进出口、真空抽气口、热电偶安装口等。

炉底

炉底采用双层不锈钢(SUS304)水夹层平板结构,与法兰组焊成一个整体。其中内壁精密抛光,外壁拉丝处理。法兰平面开设有燕尾型密封槽,采用O型硅橡胶密封圈密封。炉底设有水冷电极安装孔、自动充放气接口等,炉底与炉体用螺栓联接锁紧。

 炉架

炉架采用型材焊接作为骨架,并配合数控钣金,组合成一个整体,作为整个设备的基础。同时,一体式设计整齐美观,操作方便。

5加热及隔热系统

加热采用优质钼丝/带作发热体,圆周分布,产品受热均匀。隔热采用多层金属反射屏,内层为多层钼反射屏,外层为SUS304反射屏,保温效果好,耐冲击性好。整个隔热屏采用金属框架固定,便于安装与维护。炉膛内部设置钼平台,方便样品的放置。温度控制采用K型热电偶全程分区控温或者测温。

 炉盖升降及锁紧装置

采用一台蜗轮蜗杆升降机带动炉盖及保温盖做上升下降运动,行程300mm。升降导向采用一根线性滑轨,与升降机、铝型材共同组合成一个整体。炉盖与升降机构的连接采用活动式连接,保证真空密封。

炉盖锁紧采用手轮压紧的方式,可保证设备在微正压下工作。

5.8 真空系统

真空系统采用二级泵配置,由一台VRD-24机械泵一台JTFB-600分子泵和高真空插板阀组成高真空系统另外还配有、充气阀、放气阀、真空压力表、真空测量规管等装置,为了保证腔室的密封性,腔室与真空系统之间的链接采用刀口硬密封链接的方式。真空管道与泵的联接采用金属波纹管减缓震动,真空度的测量由成都睿宝数显真空计执行. 真空管道与泵之间加装冷阱、带过滤金属气体滤芯的过滤器,使排放进入空气中铅的含量满足GB3095-2012 《环境空气质量标准》要求。

5.9 混气系统

本装置配置充放气系统,由流量计、电磁阀、手阀、压力传感器、接头等组成。由压力传感器及电磁阀形成闭环控制系统,可对炉内气氛压力进行控制。当炉压超过设定值时,排气阀自动打开,进行泄压。手阀可以根据实际情况,适当调整气体流量。排出的气体客户可结合实际情况进行处理。

5.10 水冷系统

水冷系统由进出水总管道、阀门及各支路组成。冷却水由进水总管进入后,经过各支管送到炉门、炉体、炉底、水冷电极、真空泵、冷阱等这些需要冷却水的地方,然后汇总到出水总管排出。总进水管路设有电接点压力表,具有断水声光报警并切断电源功能。各支路水管采用透明塑胶软管,通过不锈钢接头联接进出水总管道及设备各进出水口。每路冷却水进水管都装有手动阀门,可手动调节水流量大小。客户可以选配冷水机作为循环水源,可以自行购买,也可由我公司代买。

5.11 控制系统:

     控制加热系统有可控硅调压器+低压高流大功率变压器+测温装置,组成闭环控制系统,温度仪表采用程序仪表带PID自动调节功能,稳定可靠,控制精度高,控制系统采用PLC+触摸屏的方式,温度真空数据可记录可查询,曲线可现实,数据可保存可导出,温度程序数据可编译可保存可调用。



5.12 变压器及连接电缆

选用与使用功率相匹配的干式隔离变压器及电缆。

6.装置配置

★真空腔体及炉架  (尔莫新材料)            1台

★加热系统     ( 尔莫新材料)              1套

★真空系统  (尔莫新材料)                  1套

★机械泵(浙江飞越)                        1台

★分子泵(世纪久泰)                        1台

★高真空阀                                  2件

★真空测量装置 (成都睿宝)                 1套

★控制系统(酷斯特科技)                    1套

★发热体                                    1套

★氧探头及控制仪表                          1套

★惰性气体充放气装置                        1套

★热电偶                                    1只

★设备操作说明书                            1套

★设备质保书                                1套
