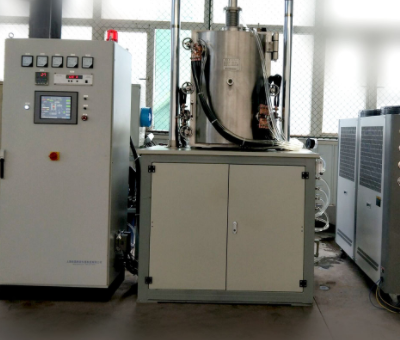

真空热压炉的结构说明

　　真空热压炉广泛运用于合金、基本功能瓷器、粉未冶金等在高溫、高真空环境必要条件下开展压合烧结工艺解决，也可在打气保障情况下压合成形烧结工艺。

　　真空热压炉的构造说明：

　　1、本真空热压炉立柱式构造，运用两层水隔层构造，内、表面及法兰盘均为304不锈钢板。炉墙分为两部位，在其中三分之一为炉盖可手动式彻底侧开关门，三分之一部位为固定不动炉墙，设计方案独特，有利于实际操作。

　　2、真空系统：由油扩散泵、罗茨真空泵、旋片泵配电磁感应差压阀（防止因突然停电、设备油阀倒流）充气阀门、排气阀、真空蝶阀、真空表（±Pa）金属波纹管、真空电磁阀路和支撑架等构成。

　　3、液压系统：运用电动式输入方法。由液压油泵配有进口的比例电磁阀、液位传感器、位移显示屏运用光栅尺（测距精密度0.02mm）、液压缸等有关液压控制阀，压力控制全自动流水线、可利用手动式控制。电子仪表可设置自动调节压力，并能保持稳压、固化。

　　4、水冷系统：由各种各样阀管道有关装置构成且设立断水警报自动断开加温源或基本功能。

　　5、温控系统：运用晶闸管控温，配备有PID基本功能电子仪表，数显电流表，具备过热警报基本功能，也可采用PLC触摸屏自动控制，并保存历史记录，有利于分析烧结工艺过程。

　　6、真空热压炉的打气系统：由各种各样管道及闸阀构成，并配有电磁感应排气阀、液位传感器，当炉膛内压力高过安全值的时候会自动放气，打气管道上装有针型阀，可控制打气量。
